Dlaczego puste rurki z włókna szklanego są preferowane do lekkich podpór konstrukcyjnych?

Nowoczesna inżynieria budowlana nieustannie walczy z grawitacją i rozkładem środowiska. Każdy projekt wymaga materiałów minimalizujących ciężar własny bez uszczerbku dla nośności i ogólnego bezpieczeństwa. Metale ciężkie często obciążają infrastrukturę, dodając niepotrzebną masę. Wymagają również niekończącej się konserwacji antykorozyjnej i skomplikowanych fundamentów konstrukcyjnych. Zastępując tradycyjne aluminium lub stal, inżynierowie coraz częściej precyzują puste rurki z włókna szklanego obok litych Pręty FRP , które rozwiążą te złożone wyzwania inżynieryjne dotyczące ciężaru.

W tym artykule przedstawiono kompleksowe ramy oceny technicznej i komercyjnej. Pomagamy inżynierom i zespołom zaopatrzeniowym w ocenie pustych materiałów z włókna szklanego pod kątem zaawansowanych zastosowań konstrukcyjnych. Dowiesz się, jak skutecznie optymalizować wydajność materiału. Dowiesz się również, jak zapewnić zgodność i trwałość w bardzo wymagających środowiskach operacyjnych.

Kluczowe dania na wynos

• Optymalny stosunek wytrzymałości do masy: Puste profile maksymalizują moment bezwładności powierzchni, zapewniając doskonałą sztywność zginania na kilogram w porównaniu z solidnymi alternatywami.

• Trwałość w trudnych warunkach środowiskowych: Z natury nie powoduje korozji i nie przewodzi, drastycznie zmniejszając koszty konserwacji w całym cyklu życia w zastosowaniach chemicznych, morskich i elektrycznych.

• Precyzja produkcji: Procesy produkcyjne metodą pultrudacji zapewniają stałą wielokierunkową wytrzymałość i ścisłe tolerancje wymiarowe.

• Specyfika zastosowania: Sukces zależy od dopasowania właściwej matrycy żywicy (np. poliestru vs. winyloestru) i architektury wzmocnienia szklanego do określonego obciążenia i kryteriów środowiskowych.

Fizyka inżynierska: dlaczego pusta przewyższa konstrukcje stałe

Zrozumienie mechaniki zginania wyjaśnia dokładnie, dlaczego konstrukcje puste w środku wyróżniają się w budownictwie. W inżynierii budowlanej oceniamy „Moment bezwładności”, aby określić sztywność zginania. Kiedy belka podlega siłom zginającym, większość naprężeń konstrukcyjnych koncentruje się głównie na skrajnych powierzchniach zewnętrznych. Centralny rdzeń litego profilu w minimalnym stopniu przyczynia się do ogólnej sztywności konstrukcji. Jednakże ten solidny środek zwiększa ciężar własny zespołu.

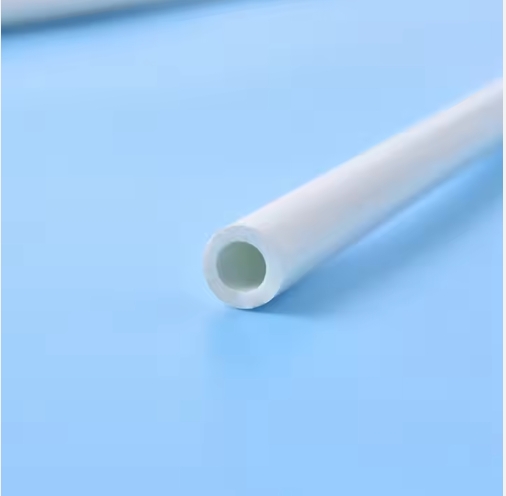

Ta rzeczywistość fizyczna ściśle narzuca wybór materiału dla przęseł niepodpartych. A Pusta rura z włókna szklanego zapewnia znacznie lepszy stosunek sztywności do masy ram konstrukcyjnych. Umieszcza włókna szklane o wysokiej wytrzymałości dokładnie tam, gdzie są największe naprężenia zginające. Odwrotnie, solidnie Pręty FRP służą zupełnie innym potrzebom inżynieryjnym. Pręty pełne należy zarezerwować do konkretnych zastosowań wymagających dużej wytrzymałości na rozciąganie. Inżynierowie określają je przede wszystkim do wewnętrznego zbrojenia betonu, kołkowania lub zlokalizowanych obszarów o dużym obciążeniu zgniataniem, gdzie liczy się gęstość zwykła.

Wybór profili pustych zapewnia kaskadową redukcję masy w całym projekcie. Systematycznie zmniejszając ciężar własny, odblokowujesz kilka głównych korzyści operacyjnych:

1. Łatwiejsza obsługa ręczna na miejscu drastycznie zmniejsza potrzebę stosowania drogiego, ciężkiego sprzętu do podnoszenia.

2. Obniżone koszty wysyłki i logistyki usprawniają budżety łańcucha dostaw, zwłaszcza w przypadku zdalnych kompilacji.

3. Zmniejszone wymagania konstrukcyjne dla drugorzędnych konstrukcji nośnych pozwalają zaoszczędzić podstawowe materiały fundamentowe.

Wydajność materiału: włókno szklane a tradycyjne metale

Metale dominowały w konstrukcjach konstrukcyjnych przez wieki. Obecnie kompozyty z włókna szklanego rzucają wyzwanie temu dziedzictwu dzięki doskonałej odporności na środowisko i wyspecjalizowanym cechom fizycznym. Korozja i odporność chemiczna wyróżniają się natychmiast po porównaniu. Włókno szklane nie rdzewieje, nie utlenia się ani nie koroduje. Nigdy nie wymaga wtórnych powłok ochronnych, takich jak cynkowanie lub specjalistyczne farby. Osiągasz przewidywalną, bezobsługową trwałość w trudnych warunkach morskich lub w wysoce żrących zakładach chemicznych.

Właściwości termiczne i elektryczne oferują kolejną wyraźną zaletę operacyjną. Włókno szklane pozostaje niemagnetyczne, nieiskrzące i całkowicie nieprzewodzące. Te nieodłączne cechy sprawiają, że jest to domyślny standard w specjalistycznych zastosowaniach przemysłowych. Profile te często można znaleźć w obudowach elektrycznych, wrażliwych obudowach anten i nowoczesnej infrastrukturze transportu publicznego, gdzie bezpieczeństwo elektryczne pozostaje najważniejsze.

Jednak inżynierowie muszą obiektywnie ocenić ograniczenia zmęczeniowe i udarowe, aby uniknąć awarii w terenie. Włókno szklane wykazuje doskonały powrót sprężysty pod cyklicznym obciążeniem. Skutecznie odbija się od powtarzającego się naprężenia wiatru lub wibracji. Jednak musisz przygotować się na jego odrębny tryb awarii. Ekstremalnie tępe uderzenie powoduje miejscowe rozwarstwienie kompozytów. Różni się to znacznie od przewidywalnego odkształcenia plastycznego lub wgniecenia obserwowanego w stali konstrukcyjnej lub aluminium. Znajomość tych granic zapewnia bezpieczniejsze projekty konstrukcyjne.

Matryca porównawcza materiałów

Kryteria oceny dotyczące określania pustej rury z włókna szklanego

Określenie profili kompozytowych wymaga dokładnego dopasowania materiałów. Należy dostosować strukturę strukturalną do rzeczywistych warunków terenowych. Podejście ogólne często prowadzi do przedwczesnych uszkodzeń środowiska lub nadmiernych kosztów materiałów.

Wybór systemu żywic stanowi podstawę specyfikacji. Sformułuj swój wybór w oparciu ściśle o środowiska operacyjne:

• Poliester ortoftalowy/izoftalowy: Uważamy, że jest to najbardziej opłacalny poziom bazowy. Doskonale radzi sobie z podporami konstrukcyjnymi ogólnego przeznaczenia w standardowych warunkach atmosferycznych.

• Ester winylowy: Należy określić tę matrycę dla środowisk silnie korozyjnych. Wytrzymuje także podwyższone temperatury pracy znacznie lepiej niż standardowe mieszanki poliestrowe.

• Epoksyd: Żywica ta zapewnia najwyższą możliwą wytrzymałość mechaniczną i stabilność termiczną. Inżynierowie zazwyczaj rezerwują systemy epoksydowe do zastosowań lotniczych lub wymagających ekstremalnie wysokich parametrów ze względu na wyższe koszty.

Architektura zbrojenia szklanego wpływa również na wydajność fizyczną. Proces produkcji pultruzji celowo wyrównuje włókna szklane. Rovingi podłużne przebiegają przez całą długość profilu. Zapewniają ogromną wytrzymałość na rozciąganie przy dużych rozpiętościach. Tymczasem maty z włókien ciągłych owijają się wokół profilu od wewnątrz. Te krytyczne maty zapewniają wytrzymałość poprzeczną, pomagając rurze wytrzymać siły skręcające i zapobiegać pękaniu wzdłużnemu pod dużym obciążeniem.

Specyfikacje wymiarowe i grubość ścianki wymagają dokładnych obliczeń. Należy ocenić nominalną grubość ścianki w stosunku do oczekiwanych obciążeń zgniatających. Połączenia połączeniowe często są podatne na obciążenia punktowe. Określenie grubszych ścian w przewidywanych miejscach połączeń zapobiega awariom mechanicznym podczas ciężkiego montażu. Przed złożeniem zamówienia należy zawsze zapoznać się z tabelami rozpiętości, aby potwierdzić wartości graniczne ugięcia.

Realia wdrażania, ryzyko i zgodność

Przejście z metalu na włókno szklane wprowadza unikalne realia obróbki i montażu. Standardowe narzędzia do obróbki metalu szybko ulegają zniszczeniu i pozostawiają postrzępione krawędzie kompozytu. Cięcie i wiercenie wymagają specjalnego oprzyrządowania, przede wszystkim ostrzy diamentowych i specjalistycznych wierteł. Należy także wdrożyć lokalne systemy odsysania pyłu. Właściwa wentylacja chroni pracowników produkcyjnych przed wdychaniem drobnych cząstek szkła.

Mechanika połączeń znacznie różni się od tradycyjnej stolarki metalowej. Standardowe łączniki mechaniczne często kruszą puste kompozyty, jeśli są zbyt mocno dokręcone. Musisz dostosować swoje podejście do montażu, aby bezpiecznie rozłożyć siły mocowania. Zdecydowanie zalecamy łączenie mocowania mechanicznego z przemysłowymi klejami strukturalnymi. Alternatywnie można użyć specjalistycznych wewnętrznych wkładek metalowych, aby wzmocnić pusty profil przed miejscowymi siłami zgniatania.

Standardy branżowe zapewniają niezawodność materiałów w kluczowych projektach. Przed zakupem należy rygorystycznie sprawdzić zgodność producenta. Poproś o szczegółowe dane z testów ASTM dotyczące wytrzymałości na rozciąganie, modułu zginania i odporności na ściskanie. Wymagaj zgodności z tolerancjami produkcyjnymi normy ISO. Certyfikaty te gwarantują przewidywalność konstrukcji i długoterminowe bezpieczeństwo.

Degradacja pod wpływem promieni UV stanowi dobrze znane wyzwanie środowiskowe dla odsłoniętych kompozytów. Niepomalowane lub niepowlekane włókno szklane ulega „zakwitowi” pod wpływem długotrwałej ekspozycji na promieniowanie UV. Światło słoneczne powoli rozkłada żywicę powierzchniową, odsłaniając gołe włókna szklane na działanie czynników atmosferycznych. Aby skutecznie temu zaradzić, należy określić inhibitory UV bezpośrednio w matrycy żywicy. Można również nakładać specjalistyczne poliuretanowe powłoki nawierzchniowe, aby zapewnić maksymalną ochronę zewnętrzną przez dziesięciolecia użytkowania.

Uzasadnienie komercyjne i zwrot z inwestycji w cyklu życia

Ocena finansowa w inżynierii budowlanej wykracza daleko poza początkową cenę zakupu. Włókno szklane może mieć nieco wyższy początkowy koszt jednostkowy niż stal towarowa masowa. Jednak inteligentne zespoły zakupowe oceniają długoterminowy zwrot z inwestycji w cyklu życia. Całkowity brak kosztów cynkowania oszczędza bezpośrednie budżety wykończeniowe. Minimalne wymagania konserwacyjne drastycznie zmniejszają koszty operacyjne na przestrzeni dziesięcioleci. Korzyścią są także znacznie dłuższe cykle wymiany w środowiskach silnie korozyjnych, co uzasadnia szybką inwestycję początkową.

Przewidywalność łańcucha dostaw ma ogromne znaczenie przy planowaniu dużych projektów infrastrukturalnych. Standardowe profile pultrudowane zazwyczaj oferują doskonałą dostępność i krótkie terminy realizacji w fabryce. Jeśli Twój projekt wymaga niestandardowych wymiarów lub specjalistycznych mieszanek żywic, musisz wziąć pod uwagę wydłużone harmonogramy produkcji i początkowe opłaty za narzędzia.

Skorzystaj z tej praktycznej matrycy decyzyjnej, aby usprawnić logikę tworzenia krótkiej listy:

• Zidentyfikuj wymagania dotyczące obciążenia podstawowego, w tym obciążenia użytkowe, obciążenia stałe i odległości rozpiętości.

• Określ oczekiwaną ekspozycję chemiczną i wyznacz przedziały termiczne.

• Wybierz odpowiedni system żywic w oparciu o wagę środowiska i ograniczenia budżetowe.

• Zdefiniuj wymiary fizyczne i oblicz niezbędną grubość ścianek, aby zapobiec zmiażdżeniu.

• Zweryfikuj dane testowe producenta pod kątem lokalnych przepisów i norm inżynierii budowlanej.

Wniosek

Przejście na puste rurki z włókna szklanego wymaga znacznie więcej niż zwykłej wymiany materiału. Stanowi to wysoce strategiczną decyzję inżynieryjną. Wybierając zaawansowane kompozyty, aktywnie eliminujesz korozję systemową, eliminujesz niebezpieczną przewodność elektryczną i usuwasz niepotrzebny ciężar fundamentów.

Skoncentruj się na dokładnym dopasowaniu wybranej żywicy i wewnętrznej architektury szkła do warunków terenowych. Przygotuj swoje zespoły produkcyjne do stosowania odpowiednich technik obróbki kompozytów i bezpiecznych strategii wzmacniania połączeń, aby zapobiec awariom związanym z obciążeniem punktowym.

Jako następny krok w działaniu skonsultuj się bezpośrednio z renomowanym producentem pultruzji. Przejrzyj ich szczegółowe tabele rozpiętości i zastrzeżone dane z testów obciążenia. Przed sfinalizowaniem zamówienia dokładnie przeanalizuj zmienne środowiskowe wraz z zespołem inżynierów. To oparte na współpracy podejście zapewnia maksymalną integralność strukturalną i długoterminową wartość projektu.

Często zadawane pytania

P: Jaka jest typowa oszczędność masy pustej rury z włókna szklanego w porównaniu ze stalą?

Odp.: Włókno szklane zapewnia ogromne korzyści w zakresie masy w oparciu o niski ciężar właściwy. Standardowy profil kompozytowy jest zazwyczaj o 75% lżejszy niż stal konstrukcyjna o tej samej objętości. W porównaniu do aluminium włókno szklane jest około 30% lżejsze. Ta znaczna redukcja masy upraszcza logistykę, zmniejsza ciężar własny konstrukcji i często eliminuje potrzebę stosowania ciężkich dźwigów na miejscu.

P: Czy można gwintować lub gwintować pustą rurkę z włókna szklanego?

Odp.: Zdecydowanie odradzamy bezpośrednie gwintowanie. Włókno szklane jest wysoce anizotropowym materiałem kompozytowym. Cięcie gwintów wewnętrznych przecina ciągłe pasma szkła, drastycznie zmniejszając integralność strukturalną i wytrzymałość na wyrywanie. Zamiast bezpośrednio nabijać rurę, należy zastosować wklejane wkładki metalowe lub specjalistyczne kompozytowe kleje strukturalne, przeznaczone do równomiernego rozkładania obciążeń łączących.

P: W jakiej temperaturze standardowa rura z włókna szklanego traci integralność strukturalną?

Odp.: Integralność strukturalna zależy całkowicie od wybranej matrycy żywicy. Standardowe ortoftalowe lub izoftalowe żywice poliestrowe zazwyczaj ograniczają temperaturę zamków operacyjnych w zakresie od 150°F do 180°F. Jeśli Twoje zastosowanie przekracza te temperatury, musisz zastosować żywice winyloestrowe lub wysokotemperaturowe żywice epoksydowe. Te zaawansowane formuły mogą utrzymać właściwości mechaniczne znacznie powyżej 200°F.

P: Jak wybrać pomiędzy kwadratową a okrągłą pustą rurką?

Odp.: Twój wybór zależy całkowicie od zastosowania konstrukcyjnego i złożoności produkcji. Rury okrągłe zapewniają doskonałą wielokierunkową aerodynamikę i estetykę, dzięki czemu idealnie nadają się na poręcze lub maszty antenowe. Rury kwadratowe oferują ciągłe, płaskie powierzchnie. Taka geometria znacznie ułatwia łączenie, montaż i rozkład obciążeń na płaskich podporach konstrukcyjnych.
