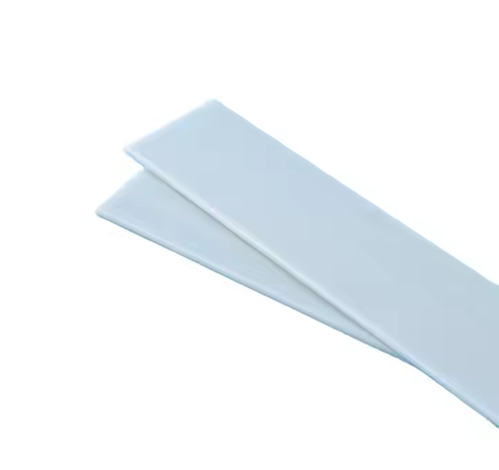

Kuinka valita oikea lasikuitulevyn koko mukautetuille pultruusioprojekteille?

Siirtyminen perinteisistä materiaaleista, kuten teräksestä tai alumiinista, lasikuitulujitettuun polymeeriin (FRP) vaatii perustavanlaatuista muutosta suunnittelulogiikassa. Et voi yksinkertaisesti vaihtaa metalleja komposiitteihin yksitellen. Koska pultrudoidut komposiitit ovat anisotrooppisia – eli niiden lujuus riippuu suunnasta – oikean koon määrittäminen rakenneosille on monimutkaista. Väärien mittojen saaminen johtaa vaarallisiin rakenteellisiin vaurioihin tai hukkaan meneviin raaka-ainekustannuksiin. Liiallinen suunnittelu lisää kokoonpanoon tarpeetonta painoa. Alisuunnittelu aiheuttaa katastrofaalisia häiriötekijöitä dynaamisten kuormien alla. Tässä oppaassa eritellään kriittiset kuormitusvaatimukset, ympäristötekijät ja työkalujen taloudellisuus, jotka ovat tarpeen vaihtoehtojesi arvioimiseksi. Opit määrittelemään tarkat profiilin mitat mukautettua projektia varten. Tutkimme, kuinka voit varmistaa rakenteellisen eheyden ja samalla optimoida materiaalibudjettisi tehokkaasti. Selvitämme myös, milloin valmiit profiilit toimivat parhaiten ja milloin räätälöity valmistuslogiikka on taloudellisesti järkevää pitkällä aikavälillä.

Avaimet takeawayt

• Anisotrooppinen käyttäytyminen sanelee koon: Mitoituksen on otettava huomioon yksisuuntainen vahvuus; paksuus ja leveys vaikuttavat suoraan taivutusrajoihin ja kiinnittimen ulosvetokestävyyteen.

• Hartsi määrää tilavuuden: Ympäristötekijät (korroosio, lämpö) vaativat erityisiä hartsimatriiseja, jotka voivat muuttaa profiilin tarvittavaa vähimmäispaksuutta.

• Työkalujen ROI: Vakiokoot tarjoavat nopeammat läpimenoajat, mutta mukautettu lasikuitupultruusio tulee kustannustehokkaaksi, kun tietyt mittatoleranssit vähentävät toissijaista työstöä suurilla määrillä.

• Liitoskohdat määräävät paksuuden: Yleisin vikakohta on liitokset; mitoituksessa on otettava huomioon vaadittu kiinnitystapa (liimat vs. mekaaninen pultit).

Lasikuitulevytankojen mitoituksen suunnittelu- ja kustannusvaikutukset

Materiaalispesifikaatioihin liittyvä liiketoimintaongelma on suoraviivainen, mutta erittäin vaikuttava. Profiilien ylimitoitus johtaa tarpeettomiin raaka-ainekustannuksiin. Se myös lisää ei-toivottua painoa rakennekokoonpanollesi. Tämä ylimääräinen paino tekee tyhjäksi FRP:n käytön ensisijaiset edut. Haluat materiaalin olevan kevyt ja helppo asentaa. Toisaalta alamittaukseen liittyy vakavia mekaanisia riskejä. Voit aiheuttaa katastrofaalisen rakennevaurion dynaamisten kuormien alla, jos poikkipinta-ala jää liian pieneksi.

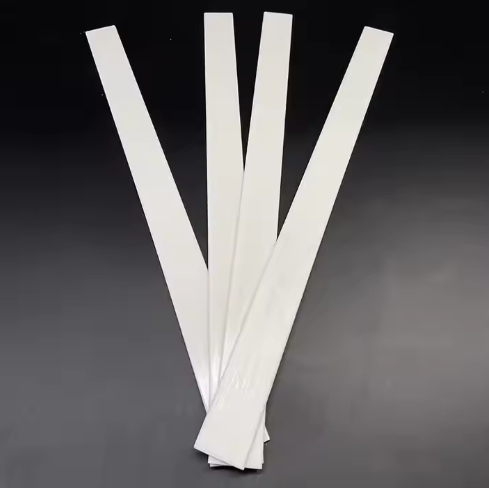

Sinun on tunnustettava a.:n anisotrooppinen luonne lasikuitu litteä tanko . Toisin kuin isotrooppiset metallit, komposiitit käyttäytyvät eri tavalla käytettyjen voimien suunnasta riippuen. Teräs tarjoaa tasaisen lujuuden kaikkiin suuntiin. Komposiitit eivät. Pitkittäislujuus kulkee suulakkeen läpi vedettyjä jatkuvia lasia pitkin. Tämä pituussuuntainen lujuus ylittää huomattavasti poikittaislujuuden. Poikittaislujuus riippuu enemmän jatkuvasta filamenttimatosta ja itse hartsista. Jos käytät sivuttaiskuormia ilman riittävää materiaalipaksuutta, profiili voi leikkautua tai irrota.

Onnistuneesti määritetty profiili tasapainottaa useita kilpailevia tekijöitä. Tarvitset pienimmän elinkelpoisen poikkileikkausalan materiaalikustannusten pitämiseksi alhaisina. Tarvitset myös riittävän rakenteellisen turvatekijän, jota vaaditaan tiukkojen alan vaatimustenmukaisuuskehysten, kuten ASTM-ohjeiden, edellyttämällä tavalla. Tämän herkän tasapainon saavuttaminen määrittelee lopulliset menestyskriteerisi. Suojaat projektin budjetin samalla kun takaat loppukäyttäjälle pitkän aikavälin mekaanisen turvallisuuden.

Arvioinnin perusmitat: Rakenne- ja kuormitusvaatimusten laskeminen

Meidän on arvioitava huolellisesti jatkuvat ja yksinkertaisesti tuetut jännevälit. Yksinkertaisesti tuettu palkki lepää vapaasti kahdella tuella. Jatkuva palkki ylittää useita tukia pituudellaan. Nämä kokoonpanot muuttavat radikaalisti kuormien jakautumista profiilissasi. Sinun on määritettävä hyväksyttävät taipumasuhteet tiettyjen mittarajoitusten perusteella. Insinöörit tavoittelevat usein L/180 tai L/240 taipumarajoja rakennesovelluksissa. Esimerkiksi 120 tuuman jännevälin L/180-raja mahdollistaa 0,66 tuuman suurimman taipuman. Sinun valitsemasi Tasaisten lasikuitutankojen paksuuden ja leveyden on oltava oikea pysyäkseen jäykästi näiden parametrien sisällä.

Arvioi seuraavaksi veto- ja taivutuslujuustarpeesi tarkasti. Kuormasovellus sanelee perusteellisesti tarvitsemasi poikkileikkausalan. Mieti, kuinka tietyt voimat vaikuttavat palkkiin tosielämän skenaarioissa:

1. Puristus: Työntövoimat vaativat riittävän paksuuden estääkseen ennenaikaisen lommahduksen raskaan painon alla.

2. Jännitys: Vetovoimat riippuvat voimakkaasti jatkuvista lasilangoista, jotka kulkevat pituussuunnassa profiilia pitkin.

3. Taivutus: Taivutuskuormat vaativat optimaalisen leveys-paksuussuhteen vastustaakseen alaspäin suuntautumista tehokkaasti.

Liitäntä- ja kiinnitysvarat ovat suuressa roolissa oikean mitoituksen kannalta. Sinun on otettava huomioon tarkat pultinreikien reunaetäisyydet. Mekaaniset kiinnittimet vaativat tietyn vähimmäispaksuuden estämään leikkauksen ulosveto. Kun pulttiin kohdistuu suuri leikkausvoima, ohut komposiittireuna yksinkertaisesti repeytyy pois.

• Yleinen virhe: Älä poraa reikiä ohuiden rakenneprofiilien äärireunojen lähelle.

• Paras käytäntö: Jätä turvallinen reunaetäisyys, joka on vähintään kolme kertaa kiinnikkeen vakiohalkaisija.

Jos käytät raskaita pultteja teollisuusliimojen sijasta, materiaali tarvitsee lisämassaa suoraan liitoksen ympärille. Sinun on mitoitettava leveys ja paksuus vastaavasti, jotta voit käsitellä paikallisia jännityskeskittymiä tehokkaasti.

Kokoa sovitetaan hartsijärjestelmien ja ympäristötodellisuuksien mukaan

Oikean hartsimatriisin valinta vaikuttaa syvästi yleisiin rakenteellisiin ominaisuuksiisi. Tämä ratkaiseva valinta vaikuttaa suoraan vaadittuihin lopullisiin mittoihin. Polyesteri-, vinyyliesteri- ja epoksihartsit käsittelevät mekaanista rasitusta ja kovia kemikaaleja aivan eri tavalla.

Korroosio- ja kulumisrajoitukset vaativat myös tarkkaa huomiota. Erittäin syövyttävissä ympäristöissä, kuten jätevesilaitoksissa, rakenteiden rappeutuminen ajan myötä on karua todellisuutta. Kemiallinen altistuminen syö hitaasti ulkopuolisen hartsimatriisin. Tämän vaurion torjumiseksi insinöörit lisäävät perusprofiiliin murto-osan paksuutta. Nämä uhrautuvat kerrokset tai synteettiset pintaverhot säilyttävät rakenteellisen eheyden 20 vuoden elinkaaren ajan. Suunnittelet tangon aluksi hieman ylimitoitettuna. Se pysyy riittävän vahvana jopa vuosikymmenien jatkuvan pinnan kulumisen jälkeen.

Lämpölaajeneminen on toinen erittäin kriittinen muuttuja. FRP:llä on luonnollisesti yleensä alhainen lämpölaajenemiskerroin (CTE). Sinun on kuitenkin otettava huomioon lämpökierto tiukasti rajoitetuissa mekaanisissa kokoonpanoissa. Äärimmäiset vuodenaikojen lämpötilavaihtelut aiheuttavat lievää laajenemista ja supistumista. Jos mitoitat komponentteja liian tiukasti jäykkien teräsrunkojen sisällä, vaarana on suuri vääntyminen tai lommahdus vuosien kuluessa.

Vakioprofiilit vs. mukautettu lasikuitupultruusio: ROI:n analysointi

Hankintatiimien on lopulta valittava valmiiden profiilien ja räätälöityjen valmistusajojen välillä. Valmiina oleva lähestymistapa toimii poikkeuksellisen hyvin nopeassa prototyyppien valmistuksessa tai vähäisessä määrin rakennusajoissa. Suunnittelet tarkoituksella projektisi helposti saatavilla olevien standardityökalukokojen ympärille. Tämä pragmaattinen strategia välttää täysin etukäteisvalmistuskustannukset. Se myös lyhentää merkittävästi standardimateriaalien läpimenoaikoja.

Sinun tulisi kuitenkin arvioida räätälöityjen työkaluasetusten taloudellinen kannattavuuspiste. Valitsemalla räätälöity lasikuitupultruusio tulee erittäin kustannustehokkaaksi erittäin erityisissä tuotantoolosuhteissa. Perustelet mukautetut koot, kun epästandardit mitat poistavat täysin kalliit toissijaiset työstövaiheet. Räätälöity profiili voi sisältää myös erikoisen lasin ja hartsin välisen suhteen, joka on erityisesti suunniteltu ainutlaatuisia hyötykuormia varten.

Mieti, kuinka räätälöidyt muottikustannukset vaikuttavat aktiivisesti jalkakohtaiseen hinnoitteluun, joka perustuu vähimmäistilausmääriin (MOQ). Voimme kartoittaa tyypillisen työkalujen kuoletusskenaarion taloudellisen logiikan selventämiseksi:

Kun ostat materiaaleja suuria määriä, alkuperäiset stanssauskustannukset jakautuvat hyvin ohuesti. Ylimääräisen leikkaamisen ja jyrsinnön poistamisesta saadut työvoimasäästöt ylittävät yleensä alkuperäisen työkaluinvestoinnin. Läpinäkyvä logiikka sanelee lopullisen hankintapäätöksesi täällä.

Käyttöönoton realiteetit ja mitoitusriskit vältettävät

Koneistustoleranssit ovat pultruusiovalmistusprosessin sitkeä käytännön todellisuus. Vakiopultruusion mittatoleranssit ovat yleensä +/- 0,010 tuuman ja +/- 0,015 tuuman välillä. Jos monimutkainen kokoonpanosi vaatii tiukempia toleransseja, joudut kohtaamaan hitaamman valmistuslinjan nopeudet. Tiukemmat toleranssit lisäävät myös luonnostaan ​​lopullisia tuotantokustannuksia. Sinun on suunniteltava ennakoivasti rakenteelliset liitokset standardimittojen vaihteluiden huomioon ottamiseksi aina kun mahdollista.

Leikkaus- ja sirpaloitumisriskit ovat toinen suuri toiminnallinen haaste. Liian ohuen palkin määrittäminen näyttää erittäin tehokkaalta CAD-piirustuksessa. Se voi kuitenkin johtaa vakavaan delaminaatioon rutiininomaisen paikan päällä tehtävän leikkauksen tai porauksen aikana. Tylsä poranterä repii rajusti irti sisäiset lasikuidut. Tämä mikromurtuma vaarantaa koko paikallisen rakennealueen.

• Vältä yli 1/8 tuuman ohuiden profiilien määrittämistä, jos raskasta mekaanista kiinnitystä vaaditaan ehdottomasti.

• Käytä aina teräviä, kovametallikärkisiä leikkaustyökaluja minimoiksesi vaarallisen reunan sirpaloitumisen paikan päällä.

• Harkitse vakavasti teollista liimausta, jotta rakenteellinen poikkileikkaus säilyy täysin ehjänä.

Esivalintalogiikan ja seuraavien vaiheiden tulee olla erittäin järjestelmällisiä. Dokumentoi ensin tarkasti vaadittu enimmäiskuormitus, jänneväli ja ympäristöaltistusrajat. Toiseksi, määrittele tiukasti haluamasi kenttäliitäntämenetelmät. Lopuksi toimita nämä tarkat tekniset parametrit kokeneelle pultruusiosuunnittelutiimille. He voivat tehdä alustavia rakennelaskelmia luottavaisin mielin. Haluat ehdottomasti asiantuntevan suunnittelun validoinnin ennen mukautetun muottikoon viimeistelyä.

Oikean koon valinta lasikuitulevylle on edelleen tarkka suunnittelupäätös. Tämä yksiulotteinen valinta vaikuttaa suoraan projektin yleiseen turvallisuuteen, rakenteelliseen kestoon ja hankintabudjettiin. Arvioimalla tarkasti kuormitusrajat, liitäntätavat ja ympäristöaltistukset etukäteen hankinta- ja suunnittelutiimit voivat päättää luottavaisesti vakioprofiilien ja räätälöidyn valmistuslogiikan välillä.

Noudata näitä erittäin toimivia seuraavia vaiheita tulevassa projektissasi:

1. Määrittele välittömästi mahdolliset enimmäiskuormitustapaukset ja hyväksyttävät rakenteelliset taipumasuhteet.

2. Tarkista kiinnitysstrategiasi; varmista, että kaikilla liitosalueilla on riittävä materiaalipaksuus, jotta estetään kokonaan leikkausleikkaus.

3. Arvioi perusteellisesti ympäristöuhat, kuten voimakkaat kemikaalit tai äärimmäinen kuumuus, valitaksesi oikean suojahartsimatriisin.

4. Ota suoraan yhteyttä pätevään pultruusiovalmistajaan suunnitteluvaiheen alussa tarkastaaksesi rakennelaskelmat.

FAQ

K: Mitkä ovat pultrudoitujen lasikuitutankojen standardimittojen toleranssit?

V: Tyypillisesti leveyden ja paksuuden toleranssit ovat ±0,010–±0,015' kokonaiskoosta riippuen. Tiukemmat toleranssit voidaan saavuttaa räätälöidyssä pultruusiossa, mutta ne voivat lisätä työkalu- ja tuotantokustannuksia.

K: Miten lasikuitulevyn mitoitus vaikuttaa sen vähimmäistilausmäärään (MOQ)?

V: Vakiokoilla on usein alhaisemmat MOQ-arvot, koska suuttimet ovat jo aktiivisia. Mukautetut koot vaativat räätälöityjä työkaluja, mikä tarkoittaa, että valmistajat asettavat korkeammat MOQ-arvot (esim. 5 000 - 10 000 lineaarijalkaa) kuolettaakseen asennus- ja muotin valmistuskustannukset.

K: Voinko porata reikiä minkä tahansa kokoiseen lasikuitulevyyn?

V: Ei. Ohuet litteät tangot (esim. alle 1/8' tai 3 mm) ovat erittäin herkkiä delaminaatiolle ja repeytymiselle porattaessa. Jos tarvitaan mekaanista kiinnitystä, paksumpi profiili on määritettävä riittävän leikkauslujuuden takaamiseksi kiinnittimen ympärillä.

K: Onko parempi käyttää paksumpaa tavallista litteää tankoa vai investoida mukautettuun ohuempaan profiiliin erikoishartsilla?

V: Se riippuu kokonaismäärästä. Pienillä sarjoilla paksumpi vakiotanko on kustannustehokkaampi. Suuren volyymin tuotannossa investoimalla räätälöityyn muotiin kevyemmän, ohuemman profiilin saamiseksi käyttämällä erittäin lujaa suuntautuvaa rovingia, saadaan parempi materiaalikustannusten sijoitetun pääoman tuotto pitkällä aikavälillä.
