Mitä ovat lasikuituputket ja missä niitä käytetään yleisesti?

Nykyaikainen suunnittelu työntää jatkuvasti materiaalien suorituskyvyn rajoja. Perinteiset metallit jäävät usein vajaaksi vaativissa teollisuusympäristöissä. Teräs ruostuu helposti kosteuden alaisena. Alumiini taipuu pysyvästi liiallisessa kuormituksessa. Puu mätää ja hajoaa ajan myötä. Nykyään teollinen muotoilu nojaa pitkälle kehittyneisiin komposiittimateriaaleihin. Näemme tämän aggressiivisen muutoksen lukemattomien rakenteellisten ja kaupallisten sovellusten välillä.

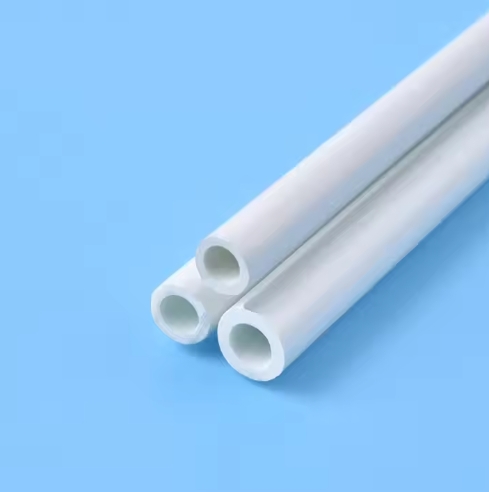

Tämän liikkeen ytimessä ovat ontot lasikuituputket . Nämä tuotteet ovat erikoistunutta kuituvahvisteista polymeeriä (FRP) valmistettua komposiittia. Valmistajat valmistavat niitä tyypillisesti erittäin kontrolloidulla jatkuvalla pultruusioprosessilla. Tämä erityinen valmistusmenetelmä takaa poikkeuksellisen lujuuden pituusakselilla.

Tämä artikkeli selventää yhdistelmävalintaprosessia. Se tarjoaa insinööreille, hankintapäälliköille ja teknisille ostajille luotettavan arviointikehyksen. Opit arvioimaan ja valitsemaan nämä materiaalit tarkasti. Näytämme tarkalleen kuinka onttoja lasikuitutuotteita levitetään turvallisesti vaativissa ympäristöissä.

Avaimet takeawayt

• Paino-lujuus: Lasikuituputket tarjoavat korkean taivutusjäykkyyden ja huomattavasti pienemmät paino- ja materiaalikustannukset verrattuna kiinteisiin vastineisiin.

• Käyttökohteen monipuolisuus: Käytetään pääasiassa silloin, kun johtamattomuus (RF-läpinäkyvä, sähköeristys) ja korkea korroosionkestävyys ovat pakollisia.

• Valintakriteerit: Oikea erittely edellyttää tasapainottavaa muotoa (pyöreä vs. suorakaiteen muotoinen), hartsityyppiä (polyesteri vs. epoksi) ja mittatoleransseja.

• Toteutusvaroitus: Vaikka se on erittäin kestävä, väärä leikkaus tai kiinnitys voi aiheuttaa kuidun sirpaleita tai paikallista murskaamista.

Suunnittelun lähtökohta: Kuinka lasikuituputket rakennetaan

Pultruusioprosessi

Pultruusio on jatkuva valmistusprosessi. Se eroaa suuresti perusmuovista. Koneet vetävät jatkuvia lasia rovings massiivisista hyllytelineistä. Nämä lasikuidut kulkevat erikoistuneen nestemäisen hartsikylvyn läpi. Seuraavaksi he menevät tarkasti lämmitettyyn terässuulakkeeseen. Voimakas lämpö laukaisee nopean kemiallisen reaktion. Hartsi kovettuu lähes välittömästi kiinteäksi profiiliksi. Tämä vetotoiminto kohdistaa lasikuidut täysin suoriksi. Se luo poikkeuksellisen pitkittäisen vetolujuuden. Tätä tarkkaa lujuusprofiilia ei voi saavuttaa manuaalisella muovauksella.

Hartsimatriisit

Lasi antaa voimaa. Hartsi tarjoaa ympäristönsuojelun. Oikean hartsin valinta standardille lasikuituputki sanelee sen lopulliset ominaisuudet. Valmistajat luottavat kolmeen ensisijaiseen vaihtoehtoon.

• Polyesteri: Insinöörit käyttävät tätä tavallisiin sisätilojen rakenneprofiileihin. Se tarjoaa hyvät mekaaniset ominaisuudet. Se on edelleen erittäin kustannustehokas yleisrakentamisessa.

• Vinyyliesteri: Tarvitset tätä äärimmäisiin kemiallisiin ympäristöihin. Se kestää vahvoja happoja ja voimakkaita emäksiä. Jätevesilaitokset ovat siihen vahvasti riippuvaisia.

• Epoksi: Tämä matriisi tuottaa suurimman rakenteellisen lujuuden. Se kestää valtavaa syklistä väsymystä. Ilmailu-osat ja korkealuokkaiset urheilutarvikkeet käyttävät sitä lähes yksinomaan.

'Ontto' etu

Kiinteät materiaalit hukkaavat usein massaa lähellä keskustaa. Rakennemekaniikka sanelee erityisen säännön taivutusjäykkyydestä. Neutraaliakselista kauemmaksi sijoitettu materiaali maksimoi jäykkyyden. Se lisää merkittävästi hitausmomenttia. Saat maksimaalisen taivutusjäykkyyden. Minimoit myös komponenttien kokonaispainon. Tämä suunnitteluperiaate tekee ontoista malleista uskomattoman tehokkaita pitkäjänteisissä sovelluksissa.

Kiinteä vs. ontto: oikean profiilin valinta

Vertailun määrittely

Monet hankinnan ostajat kohtaavat yhteisen ongelman. Heidän on valittava kiinteän profiilin ja a ontto lasikuitutanko . Oikea valinta riippuu täysin kuormatyypeistäsi. Sinun on arvioitava ensisijaiset rajoituksesi ennen ostamista.

Milloin valita ontto

Tarvitset usein sisäistä tilaa johdotuksen reitittämiseen. Sähkökaapelit ja sisäiset komponentit kulkevat usein antennimastojen sisällä. Ontot profiilit sopivat tähän helposti. Projektit saattavat vaatia tiukkaa painonpudotusta. Et voi uhrata taivutuslujuutta ilmailu- tai merisovelluksissa. Myös budjettirajoitukset rajoittavat vaihtoehtojasi. Ontot profiilit käyttävät vähemmän hartsia jalkaa kohti. Ne käyttävät vähemmän lasivahviketta. Tämä alentaa merkittävästi suurien tilausten yksikkökustannuksia.

Milloin valita kiinteä

Jotkut sovellukset kohtaavat äärimmäisiä paikallisia puristusvoimia. Kovat puristusvoimat murtavat helposti ohuet ontot seinät. Kiinteät profiilit kestävät täydellisesti nämä puristuskohdat. Saatat tarvita äärimmäistä leikkausvoimaa. Joskus komponenttien kokonaispaino ei ole rangaistus. Raskaat teollisuuskoneet hyötyvät usein kiinteän komposiittitangon pelkästä massasta.

Tärkeimmät profiilit: muotojen arvioiminen tiettyjä tuloksia varten

Pyöreät putket

Pyöreät profiilit tarjoavat erinomaiset aerodynaamiset ominaisuudet. Tuulenvastus pysyy alhaisena ja tasaisena pinnan yli. Ne sopivat täydellisesti teleskooppikokoonpanoihin. Työkalujen kahvat käyttävät niitä usein, koska ne vastaavat ihmisen ergonomiaa. RF-läpinäkyvät antennikotelot luottavat niihin tuulen ja jääkuormien poistamisessa.

Arviointi Huomautus: Tarkista aina tarkka samankeskisyys. Pesäputket vaativat täydellisesti yhteensopivat sisä- ja ulkohalkaisijat. Huono samankeskisyys aiheuttaa tukoksia. Se pilaa teleskooppipylväiden sujuvan toiminnan.

Neliön muotoiset ja suorakaiteen muotoiset putket

Nämä geometriset muodot hallitsevat rakenteellisia kehystyssovelluksia. Raskaat kaidejärjestelmät käyttävät niitä maailmanlaajuisesti. Rakentaminen luottaa niihin kevyeen, johtamattomaan kehystykseen. Ne jäljittelevät perinteisiä puutavaran mittoja.

Arviointi Huomautus: Tasaiset pinnat helpottavat mekaanista kiinnitystä. Voit kiinnittää tasaiset metalliset kulmalevyt vaivattomasti. Pyöreät putket vaativat monimutkaisia ​​satulankannattimia liittääkseen yhteen. Suorakaiteen muotoiset profiilit eliminoivat tämän laitteistopäänsäryn kokonaan.

Hankintojen arvioinnin perusmitat

Mittojen toleranssit

Tiukka ulkohalkaisijan (OD) säädöllä on valtava merkitys. Tiukka sisähalkaisijan (ID) säätö on yhtä tärkeä. Teleskooppisovellukset epäonnistuvat täysin ilman tiukkoja toleransseja. Modulaariset liittimet edellyttävät ennakoitavissa olevia kitkasovituksia. Sinun on kysyttävä toimittajilta heidän keskihajonnan rajat. Löysät toleranssit aiheuttavat huojuvia niveliä. Liian tiukat toleranssit estävät kokoamisen kokonaan.

Ympäristönsuojelut

Suora auringonvalo tuhoaa suojaamattomat komposiitit. Ultraviolettisäteily hajottaa ulomman hartsikerroksen. Tämä kemiallinen hajoaminen aiheuttaa 'kuitujen kukintaa'. Raaka lasikuidut paljastuvat ja sirpaloituvat. UV-suojattujen synteettisten verhojen tarve on arvioitava valmistuksen aikana. Polyuretaanipinnoitteet estävät myös tehokkaasti tämän hajoamisen. Määritä aina UV-suojaus ulkokäyttöön.

Vaatimustenmukaisuus ja turvallisuus

Sisärakenteet vaativat tiukkaa paloturvallisuutta. Maanalaista infrastruktuuria koskevat samanlaiset sääntelysäännöt. Huomioi kaikki paikallisten rakennusmääräysten edellyttämät palosuojatut lisäaineet. Tarvitset usein luokan 1 liekin leviämisluokituksia. Tavallinen polyesterihartsi palaa nopeasti. Tarkista aina riippumattoman testauslaboratorion sertifikaatit ennen komposiittien asentamista sisätiloihin.

Kustannus-elinikä-suhde

FRP-osien alkuperäinen ostohinta on yleensä korkeampi. Hiiliteräs näyttää usein paperilla etukäteen halvemmalta. Sinun on verrattava tätä pitkän aikavälin ylläpitosäästöihin. Komposiitit eivät koskaan ruostu. Ne eivät koskaan mätä. Ne eivät koskaan vaadi kaapimista tai uudelleenmaalausta. Pitkäaikainen kestävyys ylittää huomattavasti alkuperäisen palkkion. Kiinteistöpäälliköt säästävät tuhansia korvaustyövoimasta kahdenkymmenen vuoden aikana.

Todistetut käyttötapaukset: missä lasikuituputket menestyvät

Sähkö ja tietoliikenne

Sähköyhtiöt rakastavat näitä komposiittituotteita. Ne tarjoavat täysin sähköä johtamattomia rakenteellisia tukia. Sähköpylväissä olevat ristivarret estävät tappavan sähkökaaren. Radomit suojaavat herkkiä tutka-antenneja kovalta säältä. Lasin ja hartsin seos ei häiritse radiotaajuuksia. Se on käytännössä näkymätön solujen signaaleille.

Syövyttävät teollisuusympäristöt

Kemialliset tehtaat tuhoavat teräksen nopeasti. Ilmassa leviävät hapot syövät galvanoitujen pinnoitteiden läpi. Jätevedenkäsittelylaitokset kohtaavat jatkuvaa syövyttävää kosteutta. Meritelakat käsittelevät säälimätöntä suolasumua. FRP-rakennekehys kestää nämä olosuhteet vaivattomasti. Kävelytiet ja kaidejärjestelmät kestävät vuosikymmeniä näissä aggressiivisissa ympäristöissä epäonnistumatta.

Kulutus- ja B2B-tavarat

Erittäin lujat telttatangot vaativat joustavaa kestävyyttä. Niiden on taiputtava voimakkaasti ilman katkeamista. Erikoistyökalujen kahvat eristävät sähköalan työntekijät suurjänniteiskuilta. Urheilutarvikkeet vaativat kevyttä lujuutta parantaakseen ihmisen suorituskykyä. Maataloustuet kestävät helposti ankaraa ulkosää samalla kun ne tukevat raskaita satokuormia.

Käyttöönoton riskit ja seuraavien vaiheiden luettelointi

Käsittely- ja koneistusriskit

Lasikuidun ympärillä työskenteleminen vaatii asianmukaista huolellisuutta ja erityistietoa. Tavalliset puuntyöstöterät aiheuttavat vakavia vaurioita. Sinun on käytettävä hienohampaisia ​​teriä. Hiomalaikat toimivat parhaiten puhtaiden reunojen tekemiseen. Pölynpoisto on ehdottoman tärkeää. Mikroskooppisen lasipölyn hengittäminen aiheuttaa vakavia terveysriskejä. Käytä aina asianmukaisia ​​henkilönsuojaimia, mukaan lukien hengityssuojaimet ja raskaat käsineet. Väärä koneistus aiheuttaa nopean kuidun sirpaloitumisen. Se vaarantaa koko kappaleen rakenteellisen eheyden.

Kiinnitysrajoitukset

Älä koskaan kiristä mekaanisia pultteja liikaa. Korkea paine murskaa helposti ohuet ontot seinät. Suosittelemme läpipultaustekniikoita rakenneliitoksiin. Käytä aina metallimurskausholkkeja putken ontelon sisällä. Holkki kestää pultin puristuskuorman. Erikoisrakenneepoksiliimat tarjoavat usein paremmat liitokset kuin pultit. Liimat jakavat kuorman tasaisesti suurelle pinta-alalle.

Toimittajan valintalogiikka

Oikean valmistuskumppanin valinta estää kalliita projektien viivästymisiä. Käytä tätä kehystä arvioidaksesi toimittajia nopeasti.

1. Tarkista käytettävissä olevat varastovarastot. Selvitä, tarjoaako toimittaja hyllyltä valmiiksi muotoiltuja vakiokokoja.

2. Tarkista vähimmäistilausmäärät (MOQ). Mukautetut pultruusioajot vaativat usein valtavia joukkotilauksia.

3. Pyydä yksityiskohtaiset materiaalitiedot suunnittelutiimillesi.

4. Tarkista tietyt pituussuuntaiset vetolujuusarvot kuormitusvaatimuksiasi vasten.

5. Vahvista taivutuskerroin ymmärtääksesi kuinka paljon profiili taipuu painon vaikutuksesta.

6. Tarkista tarkka hartsin koostumus varmistaaksesi kemiallisen yhteensopivuuden ympäristösi kanssa.

Johtopäätös

Lasikuituputket eivät ole kaikkien rakenneterästen yleiskorvaus. Ne palvelevat erittäin erikoistunutta suunnittelutarkoitusta. Niistä tulee ehdottoman ylivoimainen valinta tietyissä ympäristöolosuhteissa. Sinun tulee valita ne, kun korroosio, raskas paino ja sähkönjohtavuus ovat ensisijaisia ​​suunnittelurajoitteita. Ne ratkaisevat monimutkaisia ​​ongelmia, joita perinteiset metallit eivät voi korjata.

Suosittelemme sinua tarkistamaan tarkat projektisi kuormitusvaatimukset huolellisesti. Ota yhteyttä erikoistuneeseen komposiittitoimittajaan jo tänään. Pyydä heiltä fyysisten näytteiden testausmateriaaleja. Tarkista tiettyjen mittojen saatavuus ja kuormituskaaviot ennen seuraavan suuren kokoonpanosuunnitelman viimeistelyä.

FAQ

K: Voitko leikata onttoja lasikuituputkia tavallisilla työkaluilla?

V: Ei. Vakiopuuterät aiheuttavat vakavaa kuidun sirpaleita. Tarvitset hankaavia leikkuulaikkoja. Hienohampaiset muuratut tai kovametallikarkeudet toimivat poikkeuksellisen hyvin. Kääri leikkausviiva aina tiukasti maalarinteippiin. Tämä yksinkertainen temppu estää ulkokerroksia rispaantumasta leikkausprosessin aikana.

K: Heikentyvätkö lasikuituputket auringossa?

V: Kyllä. Pitkäaikainen UV-altistus hajottaa standardihartsin nopeasti. Tämä aiheuttaa kuitujen kukintaa ja rakenteellista heikkoutta ajan myötä. Sinun on määritettävä UV-suojaavat synteettiset verhot valmistusprosessin aikana. Erikoispolyuretaanimaalien levittäminen estää tehokkaasti myös pitkäaikaisia ​​aurinkovaurioita.

K: Kuinka paljon painoa lasikuituputki voi tukea?

V: Kantavuus vaihtelee dramaattisesti profiilien välillä. Riippuu täysin ulkohalkaisijasta. Seinän paksuudella on valtava rooli. Erityisellä hartsityypillä on valtava merkitys. Kuormien jakautuminen muuttaa kaiken. Pyydä aina valmistajalta virallinen rakennekuormituskaavio ennen kokoonpanon suunnittelua.

K: Mitä eroa on hiilikuitu- ja lasikuituputkilla?

V: Hiilikuitu tarjoaa äärimmäisen jäykkyyden. Se on huomattavasti kevyempi kuin lasikomposiitit. Sen valmistaminen maksaa kuitenkin paljon enemmän. Hiilikuitu johtaa myös helposti sähköä. Lasikuitu pysyy erittäin joustavana. Se tarjoaa erinomaisen sähköeristyksen. Se pysyy erittäin kustannustehokkaana suurissa teollisuusprojekteissa.
